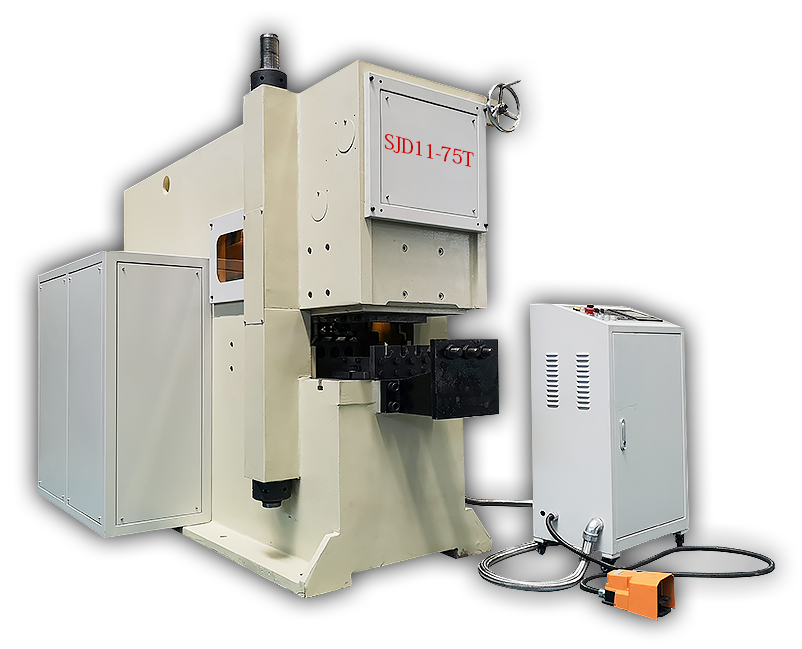

SJD11-75T水平分模平鍛機
產品類別: SJD11系列平鍛機
·機身采用鋼板焊接結構，上、下機身由拉緊螺栓預緊為一體，整機具有高強度和高剛度;
·滑塊采用加長導軌，導向精度高，穩定性強;
·采用高性能干式氣動摩擦離合器-制動器，采用進口安全雙聯閥控制，動作靈敏，反應迅速，安全可靠;
·上提式平衡缸裝置(SJD11-250以下不使用);電氣控制采用進口PLC集中控制，預留自動化接口;
·具有寸動、單次、連續、緊急停車等動作;夾緊力通過電動方式調節;采用氣動液壓過載裝置; ·配備角度噴吹，手動噴吹接口等:
·采用強制稀油集中自動潤滑，潤滑充分，回油設計合理工作場地?zé)o廢油。
序號 | 項目名稱 | 單位 | 技術參數 |
1 | 鐓鍛公稱力 | kN | 750 |
2 | 夾緊公稱力 | kN | 850 |
3 | 公稱力行程 | mm | 5 |
4 | 鐓鍛滑塊行程 | mm | 152 |
5 | 行程次數 | s.p.m | 90 |
6 | 夾緊滑塊行程 | mm | 100 |
7 | 標準凹模尺寸 （左右*前后*厚） | mm | 240*210*100 |
8 | 最大凹模尺寸 （左右*前后*厚） | mm | 325*235*100 |
9 | 夾緊模具中心距離地面高度 | mm | 850 |
10 | 沖頭座裝模槽尺寸（左右*高*前后） | mm | 260*100*220 |
11 | 主電機功率 | kW | 7.5 |
12 | 閉模后行程*開模前行程 | mm | 75*33 |
13 | 潤滑泵電機功率 | kW | 0.55 |
14 | 外形尺寸（長*寬*高） | mm | 2500 * 1750 * 2300 |
應用場景：
75T到250T平鍛機可用于中小型長桿類鍛件的局部鐓粗、沖孔、塑形，在汽車、電力、五金工具、醫療器械等領域應用廣泛，如套筒扳手、絲桿、內六角螺栓、人體關節等。
SJD11型平鍛機設備工作條件：
1、該平鍛機電線電源為三相四線制，3-380V 50HZ
2、電源允許波動值±10%
3、電源頻率允許波動值±1%
4、平鍛機必須用單獨電纜進行安全接地，接地電阻要小于4歐姆。
5、使用平鍛機環境溫度范圍10-40℃，相對濕度40-75%，大氣壓強86-106kpa，空氣中粉塵濃度不得大于10mg/m3，不得有含酸、鹽和腐蝕氣體。
6、平鍛機安裝需基礎牢固，車間亮度好。
注：以上參數為本公司SJ36行平鍛機標準參數，可按客戶需求來調整部分參數制作滿足用戶需求！

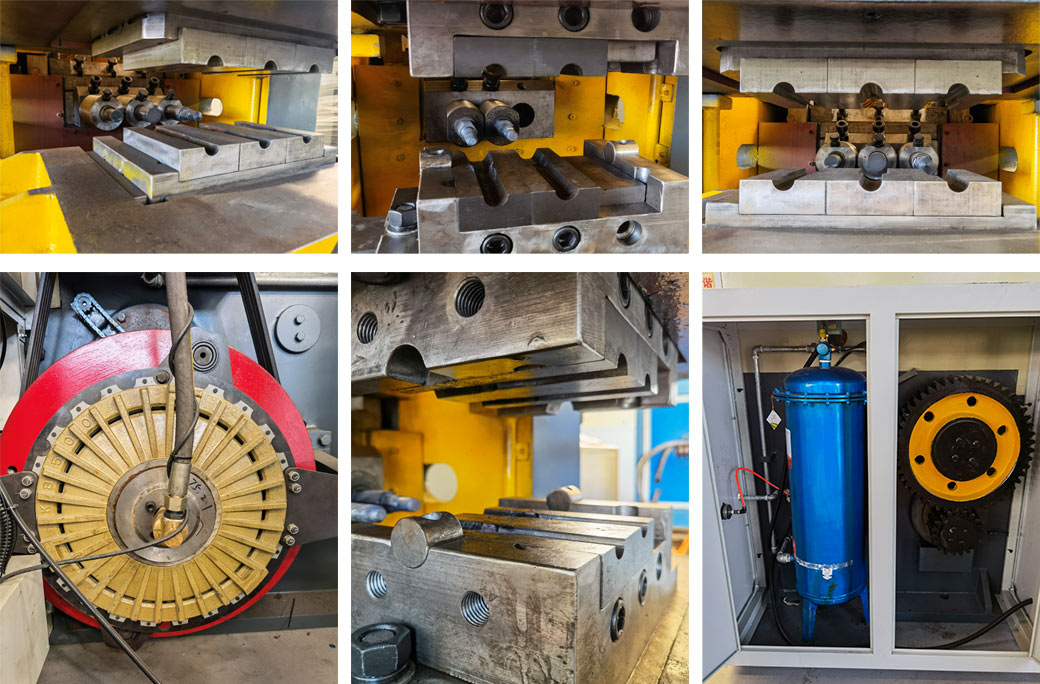

75T平鍛機局部特寫
